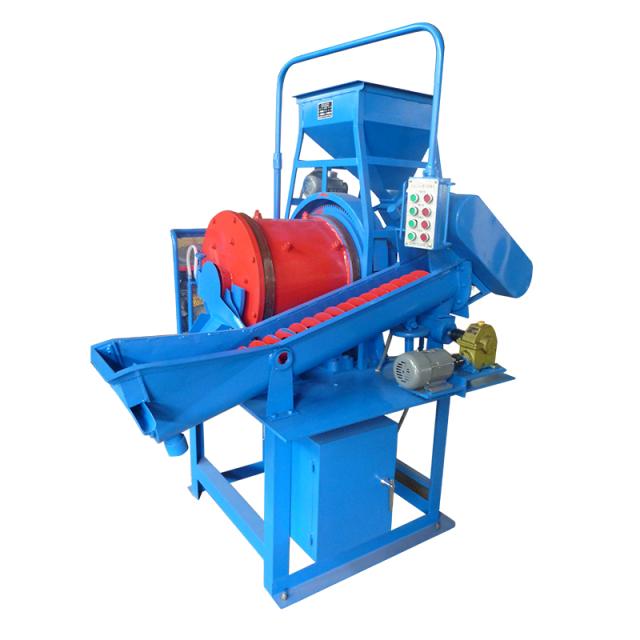

XMQL-420×450格子球磨机
-
本设备是供选矿实验单位和选矿中间实验工厂，进行矿石可选性研究实验时，作为连续磨矿或研究测定矿石可磨性指标之用。亦可供选矿精选厂作磨矿设备使用，或供其他工业部门磨细物料之用。
设备主要由Φ420×450格子球磨机、Φ150×1200螺旋分级机、35升摆式给矿机和Φ90×600螺旋运输机，组成可连续进闭路磨矿工作。
设备出厂时，均已装好电气设备和供水系统。
设备技术参数：
|
序号
|
项目
|
技术参数
|
单位
|
|
1
|
给料粒度
|
5-10
|
mm
|
|
2
|
产物粒度
|
可控制磨至95%-0.074
|
mm
|
|
3
|
处理量
|
45-90
|
kg/h
|
|
4
|
设备总功率
|
2.12
|
kw
|
|
5
|
外形尺寸（长×宽×高）
|
1630×1260×1730
|
mm
|
|
6
|
设备总重量
|
800
|
kg
|
1、Φ420×450格子球磨机
|
序号
|
项目
|
技术参数
|
单位
|
|
1
|
磨筒
规格
|
直径
|
Φ420
|
mm
|
|
长度
|
450
|
mm
|
|
2
|
磨筒容积
|
60
|
L
|
|
3
|
磨筒转速
|
57
|
r/min
|
|
4
|
装球量
|
Φ35-Φ40
|
40
|
kg
|
|
Φ30-Φ35
|
30
|
kg
|
|
Φ25-Φ30
|
20
|
kg
|
|
Φ20-Φ25
|
10
|
kg
|
|
5
|
给矿粒度
|
5-10
|
mm
|
|
6
|
产物粒度
|
可控制磨至95%-0.074
|
mm
|
|
7
|
处理量
|
45-90
|
Kg/h
|
|
8
|
电动机
|
型号
|
Y100L-6
|
|
功率
|
1.5
|
kw
|
|
转速
|
940
|
r/min
|
2、Φ150×1200螺旋分级机
|
序号
|
项目
|
技术参数
|
单位
|
|
1
|
螺旋
规格
|
直径
|
Φ150
|
mm
|
|
长度
|
1200
|
mm
|
|
2
|
溢流面宽度
|
240
|
mm
|
|
3
|
斜度调整范围
|
10-30
|
|
|
4
|
螺旋转速
|
18.，23, 30
|
r/min
|
|
5
|
处理量
|
返砂
|
500
|
Kg/h
|
|
溢流
|
260
|
Kg/h
|
|
6
|
电动机
|
型号
|
AQ2-7114
|
|
功率
|
0.25
|
kw
|
|
转速
|
1400
|
r/min
|
3、35L摆式给矿机
|
序号
|
项目
|
技术参数
|
单位
|
|
1
|
矿仓容积
|
35
|
L
|
|
2
|
摆动次数
|
19
|
r/min
|
|
3
|
给矿速度
|
6-200
|
Kg/h
|
|
4
|
电动机
|
型号
|
AQ2-6314
|
|
|
功率
|
0.12
|
kw
|
|
转速
|
1400
|
r/min
|
4、Φ90×600螺旋运输机
|
序号
|
项目
|
技术参数
|
单位
|
|
1
|
螺旋
规格
|
直径
|
Φ90
|
mm
|
|
2
|
长度
|
600
|
mm
|
|
3
|
螺旋转速
|
23
|
r/min
|
|
4
|
电动机
|
型号
|
AQ2-7114
|
|
|
功率
|
0.25
|
kw
|
|
转速
|
1400
|
r/min
|
